监控如何立杆?视频监控杆的知识都在这里

时间:2022-10-11 16:35:23 点击:1575次

参考的规范:

《GB 35114-2017 公共安全视频监控联网信息安全技术要求》

《GB50348-2018安全防范工程技术标准》

一、室外监控立杆如何操作

一、规格

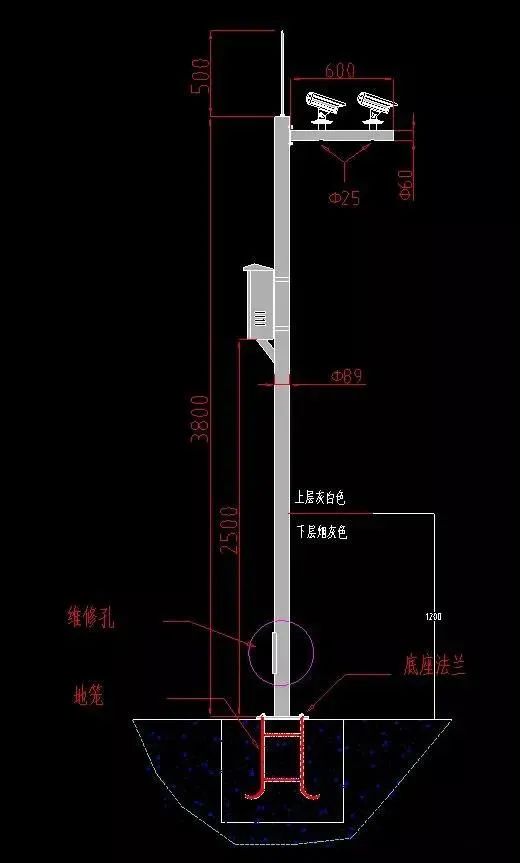

1、一般的城市道路监控立杆均按照高6米,横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。

当然也有少部分那些横臂较长的,基础尺寸参考:

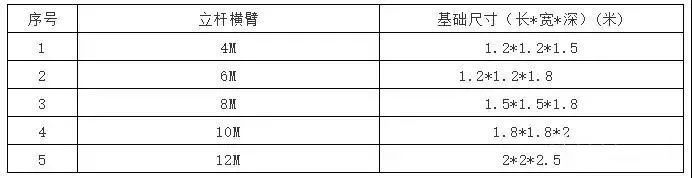

基础开挖需要根据立杆横臂(以L杆为例)确定立杆基础尺寸,必须满足设计图纸要求,如现场条件不满足时应保证立杆基础的体积和设计体积相等,基础规格可参考下表。

若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话,基础均需要加大。

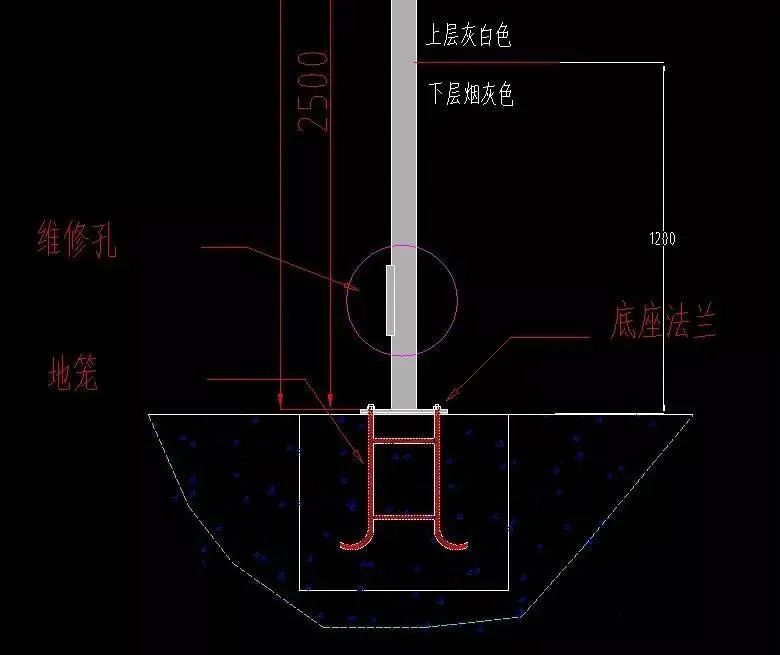

二、监控立杆基础

1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。

2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm 路灯的形状,再用C25细石砼把加强肋盖住,以防止积水。

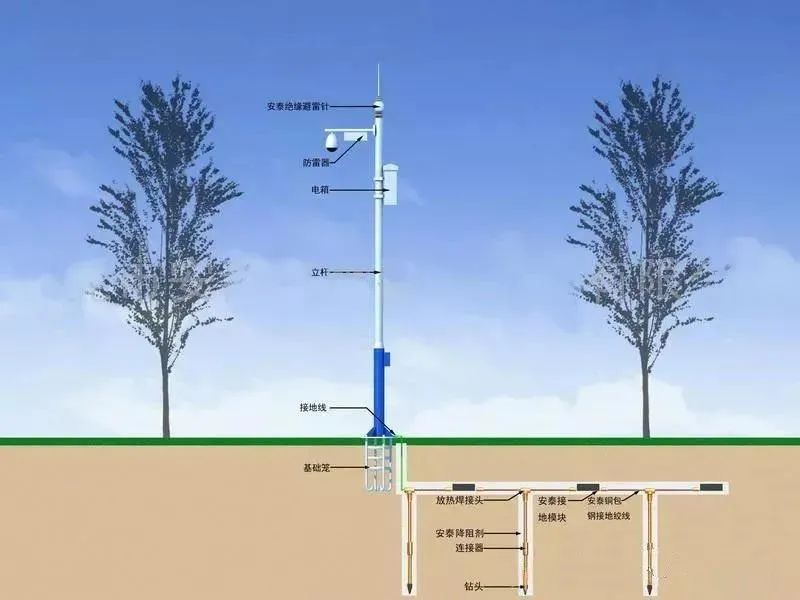

三、避雷

1、前端设备如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时,避雷针最好距摄像机 3-4 米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上,引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。为防止电磁感应,沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

2、为防止雷电波沿线路侵入前端设备,应在设备前的每条线路上加装合适的避雷器,如电源线(AC220V 或 DC12V)、网线、控制线、开关线。

3、摄像机的电源一般使用AC220V 或 DC12V。摄像机由直流变压器供电的,单相电源避雷器应串联或并联在直流变压器前端,如直流电源传输距离大于 15 米,则摄像机端还应串接低压直流避雷器。

4、 室外的前端设备应有良好的接地,接地电阻小于4Ω,高土壤电阻率地区可放宽至 <10Ω。

四、安装

1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。

2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

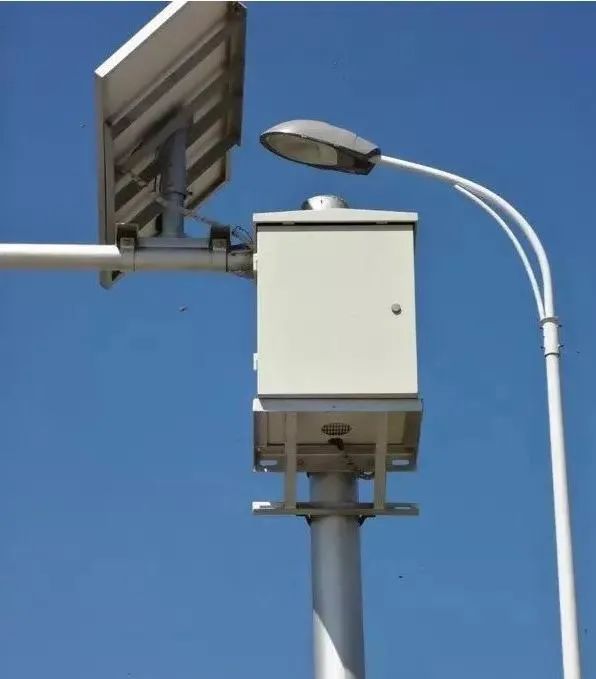

3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。

4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。

5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

五、制作要求

1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm路灯的形状,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm,焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。

2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁路灯的形状,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100 m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。

六、预埋件

1、基础的钢筋笼应临时固定,同时确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;

2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。

3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。

七、路口窨井

1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;

2、净尺寸500×500×600(长×宽×高),采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。各窨井土建具体数据视现场施工需要为准。
